电鼓（外部设备）连接方法

DTX2020 软件连接外部设备，主要有【USB 线连接】和【蓝牙连接】两种方式，两种连接方式二选其一，不必两种方式都连上！下面分别进行说明。

一、蓝牙连接说明

目前市面上部分电子鼓和手卷鼓支持使用蓝牙连接到 DTX2020 软件进行游戏，也就是说，外设可以通过蓝牙无线连接到游戏，敲击鼓面，游戏就会有反应（包括命中效果，光效等等）。

但需要注意的是，淘宝上部分手卷鼓产品，号称支持蓝牙，但实际上只能通过手机的蓝牙设置界面连接到外设（播放音乐），并不能通过 DTX2020 软件内的蓝牙搜索到手卷鼓。这是因为，这部分产品的蓝牙，只是用来传送音乐，并不能传送游戏信号，这两种蓝牙连接方式并不相同。目前市面上已知且经过验证的电鼓包括【罗兰电鼓】【雅马哈电鼓】【DTX2020 PD1】【科汇兴手卷鼓】【云之曲手卷鼓】等，都可以支持蓝牙进行游戏。其他品牌能否支持蓝牙游戏，需要用户自行测试，或者咨询淘宝卖家。

在 DTX2020 软件内的蓝牙连接界面，能搜索到外部电鼓设备，就说明可以支持蓝牙方式进行游戏，连接成功，软件会有明显的提示！之后，在鼓面设置内，可看到敲击鼓面，软件有对应的信号响应！

只有移动设备或手持设备才支持蓝牙方式进行游戏，PC 或 Mac 版本，不可使用蓝牙进行游戏，只能通过 USB 线连接游戏。

注意，有些朋友在【手机的蓝牙设置】里，搜索到了【TD-07 Audio】蓝牙，就认为蓝牙连接好了，这是错误的！ Audio 连接模式可用来播放音乐，不可进行游戏！必须选中 MIDI 信号模式，在 DTX2020 软件内搜索到设备，才可进行游戏！（游戏会有明显的提示）

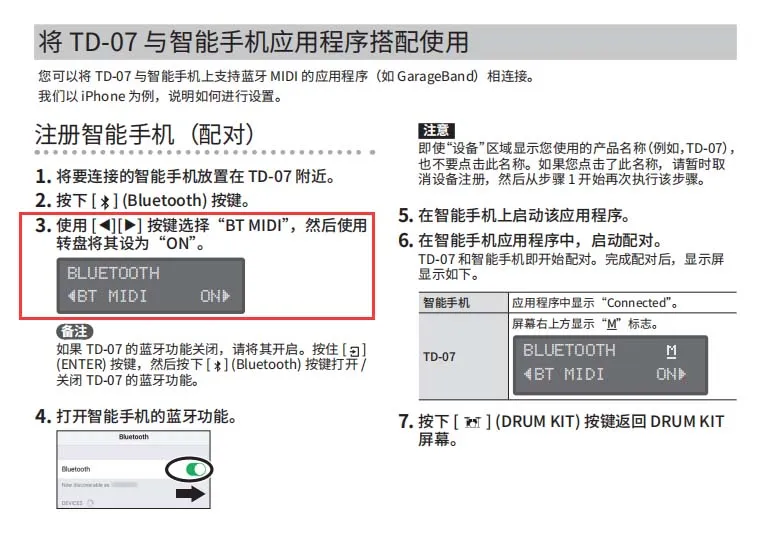

如下图所示，在音源机（鼓机）上进行设置：

二、USB 线的方式连接说明

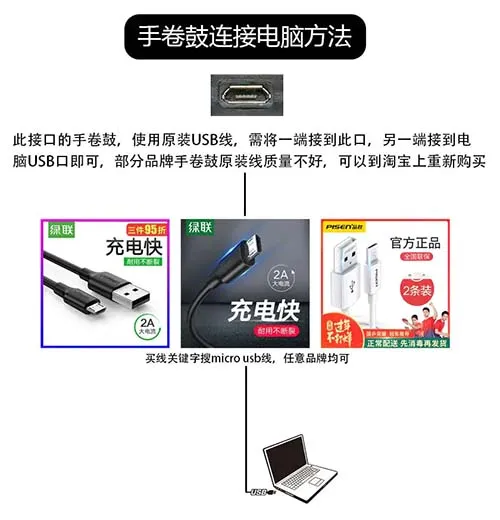

外部设备（电鼓、手卷鼓）均可使用 USB 线连接到 PC、Mac、iPad、手机等设备，但连接方式各有不同，需要详细查看自身设备，选择合适的连接方式。

在连接之前，首先检查您的电鼓是否已经打开了 MIDI 连接功能，如下图所示（以 Roland TD-4 为例）：

在您的电鼓控制器上，找到上图所示的选项，并设置为 ON。

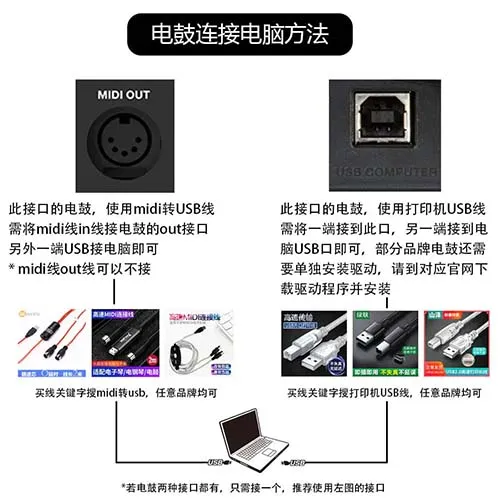

早期电鼓，使用 MIDI 接口输出信号，此时你需要购买一根**【MIDI 转 USB 的线】**，将 MIDI 线的 MIDI In 接头，插入电鼓的 MIDI Out 接口，插错则无信号无提示，线的质量不好，会造成信号混乱，无法正常游戏。

如果是新款电鼓，则使用的是 Type-D 接口线，不需要进行任何设置，正常情况，将线的另一头 USB 接头插入电脑，Windows 系统右下角会有 USB 设备连接和设置驱动程序的提示，如果没有看到任何提示，则说明没有连接成功！可以反复尝试，直到成功看到提示！如果还不行，则只能重装 Windows 系统，通常情况下，Win10 的问题较少，但也有遇到 Win10 不能正常识别外部设备的情况！

淘宝搜索”Hifing USB 转接线” 点击购买 USB MIDI 转接线

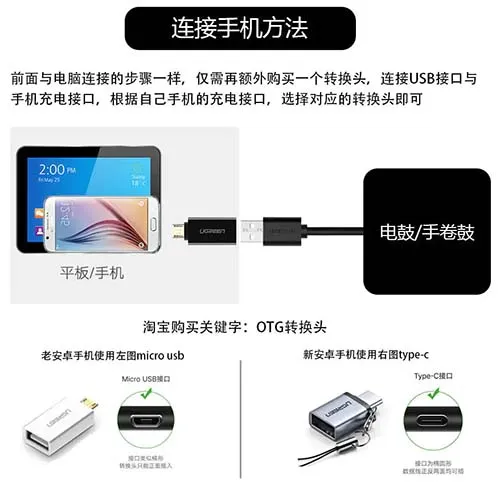

外部设备连接手机，需要注意自己的手机品牌

• 安卓手机系统版本不可低于 5.0，USB 连接线有可能需要使用 OTG 转接头
• iOS 设备连接 USB 线，必须接苹果正版的闪电转接头，山寨转接头不一定能正常工作

三、常见问题

使用 MIDI 线，连接好外设之后，会看到游戏画面有显著的提示！

PC 版本没看到外设连接成功的提示，说明 USB 未成功连接，请按照以下排除法

• 手边若没有其他的线，也没有其他的电脑情况下，将所有线都拔下来，重启电鼓，重启电脑，重启软件，再将线重新插入并检查线是否插紧，更换电脑上不同的 USB 接口进行尝试，询问电鼓卖家该型号是否需要额外安装 USB 驱动程序
• 更换另外一根不同品牌或不同型号的连接线，用上述方法再进行尝试，直到出现上述窗口
• 更换另外一台不同系统的电脑（Win7、Win10、32 位或 64 位），用上述方法再进行尝试，直到出现上述窗口

如果未看到连接成功的提示，可尝试以下方法

• 打开手机设置，搜索并找到**【OTG 设置】**，将 OTG 模式调成”开启”。注意：OTG 设置仅针对安卓系统，iOS 系统无 OTG 设置
• 更换另外一根不同品牌或不同型号的连接线，或转换头，重新连接
• 更换另外一台不同接口的手机或平板电脑，重新连接

有此提示，但开始游戏时，击打鼓盘游戏中无任何反应

• 进入右上角系统设置的鼓面设置菜单，将所有鼓盘重新设置一次，若信号未接通，请参照”一”的方法，再进行一次排除法操作，直到能够正常使用（较多用户反馈更换了一根线以后，问题得到解决，建议大家不要使用太便宜的劣质连接线）
• 若敲一次鼓盘，游戏里却反复出现多次响应，可以更改灵敏度数值来解决，可尝试不同的数值进行调整

游戏开始，没有打鼓却自己演奏，可以在系统设置 → 通用设置里将”自动播放”调成关闭状态（快捷键 F4）

软件出现白屏报错时怎么办？按 DEL 键，就可以关闭该窗口，一般情况下，重启软件即可解决，也可以在群内反馈截图
